شاید برایتان پیش آمده باشد که بعد از ساخت دیوارهای داخلی یا خارجی ساختمان، با ترک‌های ریز یا جدا شدن دیوار از ستون‌ها مواجه شوید. این مشکل معمولاً به دلیل عدم استفاده از میلگرد بستر ایجاد می‌شود. اما میلگرد بستر چیست و چطور باعث افزایش مقاومت دیوار در برابر زلزله می‌شود؟
در این مطلب از مستر والپست قصد داریم به زبان ساده و درعین‌حال تخصصی، به بررسی کامل میلگرد بستر، روش اجرای آن و مزایای استفاده از این تکنولوژی در ساخت‌وسازهای مدرن بپردازیم.
میلگرد بستر چیست؟
میلگرد بستر یکی از اجزای کلیدی در افزایش مقاومت دیوارهای بنایی در برابر نیروهای جانبی مانند زلزله و باد است. این میلگردها به‌صورت نوارهای فولادی در داخل ملات بستر بین ردیف‌های آجر یا بلوک نصب می‌شوند تا بتوانند نیروهای کششی و برشی را درون دیوار کنترل کنند.
در واقع، میلگرد بستر نوعی آرماتور افقی است که وظیفه آن اتصال و یکپارچه‌سازی دیوارهای غیرسازه‌ای با اسکلت اصلی ساختمان است تا از ترک خوردگی، جداشدگی یا ریزش دیوار در زمان زلزله جلوگیری شود. جالب است بدانید که برای اولین بار در سال 1813 از میلگرد بستر در کشورهای اروپایی برای ساخت و ساز استفاده شد آنها متوجه شدند که با استفاده از این میلگرد ها می‌توان امنیت سازه‌ها در برابر لرزش‌های شدید تا حد بسیار زیادی بیشتر کنند (منبع: ویکی پدیا).
اجزای تشکیل‌دهنده میلگرد بستر
میلگرد بستر معمولاً از دو بخش اصلی تشکیل شده است:
دو مفتول طولی (معمولاً با قطر ۴ تا ۶ میلی‌متر)
سیم‌های عرضی یا خرپایی که دو مفتول طولی را به هم متصل می‌کند.
جنس این میلگردها معمولاً از فولاد گالوانیزه یا استیل ضدزنگ () است تا مقاومت بالایی در برابر خوردگی داشته باشند.
انواع میلگرد بستر
میلگرد بستر از نظر شکل ظاهری، روش ساخت و نوع اتصال مفتول‌ها به چند دسته تقسیم می‌شود. انتخاب نوع مناسب آن به نوع دیوار، شرایط محیطی و سطح نیروهای جانبی وارد بر سازه بستگی دارد. در حال حاضر، سه نوع رایج میلگرد بستر در پروژه‌های ساختمانی استفاده می‌شود که در ادامه هرکدام را بررسی می‌کنیم:
۱. میلگرد بستر خرپایی

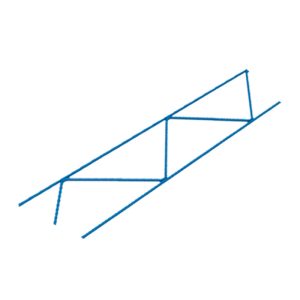

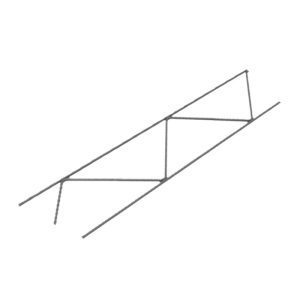

میلگرد بستر خرپایی (Truss Type) از دو مفتول طولی و چند سیم مورب تشکیل شده که به صورت زاویه‌دار به هم جوش داده می‌شوند. این ساختار خرپایی باعث می‌شود نیروهای برشی و کششی در کل دیوار به‌صورت یکنواخت توزیع شود.
مزیت اصلی این مدل، مقاومت بالا در برابر خمش و لرزش است. به همین دلیل در دیوارهای بلند، دیوارهای پیرامونی و سازه‌هایی که در معرض نیروهای جانبی (مثل زلزله یا باد) قرار دارند، از میلگرد بستر خرپایی استفاده می‌شود.
نکته فنی: در این مدل، جوش‌های مورب علاوه بر اتصال مکانیکی، نقش توزیع تنش را در سطح دیوار برعهده دارند و از تمرکز نیرو در یک نقطه جلوگیری می‌کنند.
۲. میلگرد بستر نردبانی
میلگرد بستر نردبانی (Ladder Type) همان‌طور که از نامش پیداست، ساختاری شبیه نردبان دارد. دو مفتول طولی با مفتول‌های عرضی مستقیم به هم متصل می‌شوند.
این مدل ساده‌تر و اقتصادی‌تر از نوع خرپایی است و اجرای آن سرعت بیشتری دارد. معمولاً در دیوارهای داخلی و پارتیشن‌های با ارتفاع کم تا متوسط از میلگرد بستر نردبانی استفاده می‌شود.
نکته اجرایی: میلگرد بستر نردبانی برای دیوارهای باربر مناسب نیست و بیشتر در دیوارهای جداکننده سبک کاربرد دارد.
۳. میلگرد بستر کامپوزیتی
میلگرد بستر کامپوزیتی (Composite Type) از ترکیب مفتول فولادی با الیاف پلیمری یا کامپوزیتی ساخته می‌شود. این مدل نسبت به نوع فولادی وزن کمتری دارد و در برابر زنگ‌زدگی، رطوبت و خوردگی بسیار مقاوم است.
کاربرد اصلی آن در مناطق ساحلی، مناطق با رطوبت بالا و پروژه‌هایی است که دوام در شرایط محیطی سخت اهمیت ویژه دارد.
نکته کاربردی: به دلیل قیمت بالاتر مواد اولیه، این نوع میلگرد بیشتر در پروژه‌های صنعتی، بیمارستان‌ها و ساختمان‌های حساس استفاده می‌شود.
جدول مقایسه انواع میلگرد بستر
| نوع میلگرد بستر | ساختار و شکل ظاهری | مقاومت در برابر زلزله و برش | سرعت اجرا | وزن | مقاومت در برابر زنگ‌زدگی | کاربرد اصلی |
|---|---|---|---|---|---|---|
| خرپایی | دو مفتول طولی + سیم‌های مورب | 🔹 بسیار زیاد | متوسط | معمولی | متوسط | دیوارهای بلند و بیرونی |
| نردبانی | دو مفتول طولی + سیم‌های عرضی مستقیم | 🔹 متوسط | زیاد | سبک | کم تا متوسط | دیوارهای داخلی و پارتیشن‌ها |
| کامپوزیتی | فولاد + الیاف پلیمری یا رزینی | 🔹 زیاد | زیاد | بسیار سبک | بسیار زیاد | مناطق مرطوب یا ساحلی |
نحوه اجرای میلگرد بستر
نکته مهم در نصب میلگرد بستر، رعایت فواصل دقیق و هم‌ترازی کامل با ملات بستر دیوار است. مراحل اجرای صحیح عبارت‌اند از:

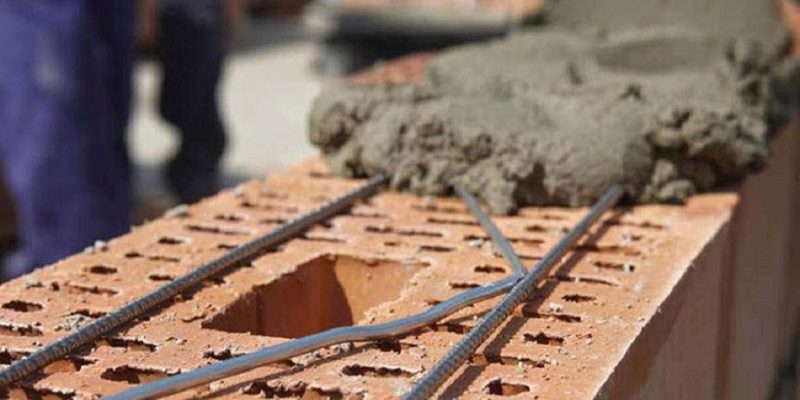

پس از چیدن یک رج بلوک یا آجر، یک لایه ملات روی آن پخش می‌شود.
میلگرد بستر روی ملات قرار داده می‌شود به‌طوری‌که از دو طرف دیوار حداقل ۲ سانتی‌متر فاصله داشته باشد.
سپس رج بعدی آجر یا بلوک روی آن چیده می‌شود.
معمولاً هر ۴۰ تا ۶۰ سانتی‌متر ارتفاع دیوار (یعنی هر 3 تا 4 رج) از میلگرد بستر استفاده می‌شود.
در محل اتصال دیوار به ستون یا وادار نیز میلگرد بستر باید به‌درستی مهار شود.
نکته مهم: اگر میلگرد بستر به‌صورت پیوسته در دیوار اجرا نشود، عملکرد آن در برابر زلزله به‌شدت کاهش می‌یابد.
مزایای میلگرد بستر
استفاده از میلگرد بستر، مزایای فنی و اقتصادی متعددی دارد:
افزایش مقاومت دیوار در برابر زلزله و نیروهای جانبی
جلوگیری از ترک خوردن و جدا شدن دیوار
افزایش پیوستگی بین دیوار و اسکلت سازه
امکان استفاده در دیوارهای بلوکی سبک و AAC
اجرای ساده و بدون نیاز به تجهیزات خاص
صرفه‌جویی در مصالح در مقایسه با والپست فلزی
معایب میلگرد بستر
اگرچه مزایای میلگرد بستر زیاد است، اما در صورت اجرای غیراصولی ممکن است با مشکلاتی روبه‌رو شود:
نیاز به دقت بالا در اجرا و رعایت فاصله‌ها
احتمال خوردگی در صورت استفاده از فولاد معمولی
لزوم کنترل دقیق کیفیت جوش و گالوانیزه
کاربرد میلگرد بستر در ساختمان
میلگرد بستر یکی از مهم‌ترین عناصر در افزایش مقاومت و ایمنی دیوارهای بنایی است. استفاده صحیح از آن باعث می‌شود دیوارها در برابر نیروهای جانبی مانند زلزله، باد و لرزش‌های ناشی از ساختمان‌های مجاور مقاوم شوند. به طور کلی، کاربردهای اصلی میلگرد بستر در ساختمان عبارت‌اند از:
دیوارهای غیرسازه‌ای داخلی و خارجی
میلگرد بستر باعث یکپارچگی دیوارهای داخلی و خارجی می‌شود و از ترک خوردگی و جدا شدن دیوار جلوگیری می‌کند.
در پروژه‌های مسکونی و اداری، نصب میلگرد بستر در هر چند رج دیوار به حفظ دوام طولانی مدت دیوار کمک می‌کند.
دیوارهای بلوکی و سفالی
دیوارهای ساخته‌شده از بلوک‌های سیمانی، سفالی یا AAC به دلیل وزن سبک و مقاومت محدود، به ویژه در برابر نیروهای جانبی نیاز به میلگرد بستر دارند.
این میلگردها باعث افزایش مقاومت خمشی و برشی دیوار می‌شوند.
اتصال دیوار به ستون‌ها و قاب‌های بتنی
یکی از مهم‌ترین کاربردهای میلگرد بستر، ایجاد اتصال پایدار بین دیوار و اسکلت سازه است.
این اتصال، مانع جدا شدن دیوار از ستون در هنگام زلزله می‌شود و عملکرد سازه را بهبود می‌بخشد.
دیوارهای پیرامونی ساختمان
دیوارهای خارجی ساختمان به طور مستقیم در معرض نیروهای جانبی هستند.
استفاده از میلگرد بستر در این دیوارها به جلوگیری از واژگونی و ریزش دیوار در شرایط بحرانی کمک می‌کند.
🔹 در پروژه‌های جدید، میلگرد بستر به عنوان جایگزین والپست سنتی در بسیاری از دیوارها استفاده می‌شود. دلیل این امر اجرای سریع‌تر، کاهش هزینه و امکان تطبیق بهتر با مصالح بنایی است.
جدول کاربرد و مزایای میلگرد بستر در ساختمان
| نوع دیوار / محیط | کاربرد میلگرد بستر | مزایای استفاده | نکات اجرایی مهم |
|---|---|---|---|
| دیوار داخلی غیرسازه‌ای | افزایش پیوستگی و جلوگیری از ترک خوردگی | مقاومت بیشتر در برابر لرزش‌های داخلی، کاهش ترک سطحی | هر 3 تا 4 رج دیوار میلگرد بستر نصب شود |
| دیوار خارجی و پیرامونی | جلوگیری از واژگونی و ریزش دیوار در برابر باد و زلزله | ایمنی بیشتر ساختمان، کاهش خسارت در زلزله | رعایت فاصله از ستون‌ها و گوشه‌ها الزامی است |
| دیوار بلوکی و سفالی سبک | افزایش مقاومت خمشی و برشی | جلوگیری از شکست دیوارهای سبک، یکپارچه‌سازی سازه | قطر و فاصله میلگرد با توجه به ارتفاع دیوار انتخاب شود |
| دیوار اتصال به ستون/وادار | ایجاد اتصال پایدار بین دیوار و اسکلت | جلوگیری از جدا شدن دیوار از ستون، افزایش عملکرد لرزه‌ای | میلگرد باید به ستون یا وادار مهار شود |
| محیط‌های مرطوب یا ساحلی | مقاومت در برابر خوردگی و زنگ‌زدگی | دوام طولانی، کاهش هزینه نگهداری | استفاده از میلگرد بستر کامپوزیتی یا گالوانیزه توصیه می‌شود |
استانداردهای تولید و اجرای میلگرد بستر
استفاده از میلگرد بستر بدون رعایت استانداردهای فنی، می‌تواند باعث کاهش عملکرد آن در برابر زلزله و نیروهای جانبی شود. برای تضمین کیفیت و ایمنی دیوار، باید به نکات زیر توجه کرد؛ توصیه می‌کنم که حتما سری هم به مقاله طول میلگرد بستر چقدر است بزنید تا بیشتر با استانداردهای ساخت این قطعه مهم آشنا شوید.
استاندارد بین‌المللی ASTM A951/A951M
مشخصات فنی میلگرد بستر، قطر سیم‌ها، فاصله مفتول‌ها و مقاومت کششی بر اساس این استاندارد تعریف شده است.
رعایت این استاندارد، کیفیت محصول و عملکرد مطلوب آن در دیوار را تضمین می‌کند.
مبحث هشتم مقررات ملی ساختمان ایران
این مبحث، دستورالعمل‌های فنی مربوط به ایمنی سازه‌ها در برابر زلزله و نیروهای جانبی را تعیین می‌کند.
اجرای میلگرد بستر طبق این مقررات، الزامات فنی پروژه‌های ساختمانی در ایران را برآورده می‌کند.
استاندارد ۲۸۰۰ زلزله
استاندارد 2800 زلزله، ضوابط طراحی و مقاوم‌سازی ساختمان‌ها در برابر زلزله را مشخص می‌کند.
میلگرد بستر باید با این استاندارد سازگار باشد تا دیوارها در برابر لرزش‌های شدید و نیروهای جانبی مقاومت لازم را داشته باشند.
🔹 رعایت دقیق این استانداردها باعث می‌شود میلگرد بستر در زمان وقوع زلزله به‌طور مؤثر عمل کند، ترک خوردگی و جداشدگی دیوار را کاهش دهد و ایمنی کلی ساختمان را تضمین نماید.
جمع‌بندی
میلگرد بستر یکی از موثرترین روش‌ها برای افزایش ایمنی و دوام دیوارهای غیرسازه‌ای در ساختمان است. با انتخاب نوع مناسب و اجرای اصولی، می‌توان از خسارت‌های ناشی از زلزله و ترک‌خوردگی دیوارها جلوگیری کرد.
اگر می‌خواهید درباره نحوه اجرای میلگرد بستر، قیمت روز یا روش انتخاب بهترین نوع آن برای پروژه خود بدانید، می‌توانید با تیم متخصص مستر والپست تماس بگیرید تا مشاوره فنی رایگان دریافت کنید.
سوالات متداول
میلگرد بستر چیست و چه کاربردی دارد؟
میلگرد بستر نوعی آرماتور افقی است که بین رج‌های آجر یا بلوک قرار می‌گیرد تا دیوار در برابر زلزله و ترک خوردگی مقاوم شود.
نحوه اجرای میلگرد بستر چگونه است؟
در هر چند رج دیوار، میلگرد بستر روی ملات قرار داده می‌شود و دیوار بعدی روی آن چیده می‌شود تا پیوستگی بین اجزا حفظ شود.
میلگرد بستر بهتر است یا والپست؟
در بسیاری از موارد، میلگرد بستر به‌دلیل وزن کمتر، هزینه پایین‌تر و اجرای سریع‌تر، جایگزین مناسبی برای والپست است؛ اما در دیوارهای بلندتر از ۳ متر بهتر است ترکیبی از هر دو استفاده شود.
