میلگرد بستر یکی از مهم‌ترین اجزای تقویت دیوارهای غیر باربر است و اگر اتصال آن به ستون به‌درستی اجرا نشود، کل عملکرد دیوار دچار ضعف می‌شود. در بسیاری از موارد ترک‌ها، ناپایداری دیوار، جداشدگی و حتی ریزش بعد از زلزله، نتیجه اجرای اشتباه همین اتصال است.
در این مقاله از مستر والپست به‌صورت کاملاً عملی و استاندارد بررسی می‌کنیم که اتصال میلگرد بستر به ستون دقیقاً چگونه باید انجام شود، چه روش‌هایی مجاز است، چه خطاهایی شایع هستند و در نهایت یک چک‌لیست کامل برای اجرا ارائه می‌دهیم.
اتصال میلگرد بستر به ستون چیست؟ (نسخه حرفه‌ای و کامل‌تر)
اتصال میلگرد بستر به ستون در واقع فرآیندی است که طی آن شبکه‌های فولادی تقویتی که داخل رج‌های ملات دیوار قرار می‌گیرند، به نحوی مهار می‌شوند که بتوانند نیروهای جانبی و کششی وارد بر دیوار را به ستون‌های کناری منتقل کنند.
این اتصال، لایه‌های فولادی میلگرد بستر را از یک نقش «تزئینی یا سطحی» خارج کرده و به یک سیستم سازه‌ای واقعی و مؤثر تبدیل می‌کند.
در تعریف مهندسی، میلگرد بستر زمانی کارکرد کامل دارد که علاوه بر قرارگیری صحیح در ضخامت ملات، به اعضای باربر جانبی یعنی ستون‌ها متصل شود؛ زیرا تمام نیروی کششی که در برابر زلزله یا حرکت جانبی دیوار ایجاد می‌شود، باید از طریق این اتصالات به اسکلت ساختمان منتقل گردد.
به همین دلیل، کارشناسان سازه تأکید می‌کنند:
«اتصال میلگرد بستر به ستون، نقطه شروع عملکرد سازه‌ای دیوار است.»
این نکته هم مهم است که طول و قطر میلگرد بستر بسته به ارتفاع دیوار و نوع سازه متفاوت است. توصیه می‌کنم که مقاله طول میلگرد بستر چقدر است را بخوانید. اهمیت این اتصال در نقاط زیر دیده می‌شود:
جلوگیری از لغزش جانبی دیوار نسبت به اسکلت
ایجاد یک دیوار یکپارچه که با سازه هم‌رفتار باشد
افزایش مقاومت دیوار در برابر باد، ضربه، رانش و ارتعاش
جلوگیری از بازشدگی درز دیوار و ستون که یکی از شایع‌ترین علل ترک‌های عمودی است
افزایش عملکرد دیوار در برابر نیروهای دینامیکی مثل زلزله
به زبان ساده‌تر، اتصال درست میلگرد بستر به ستون یعنی اینکه دیوار «به‌تنهایی» کار نکند، بلکه مانند یک عضو مکمل با ستون‌ها همکاری سازه‌ای داشته باشد.
چرا اتصال صحیح میلگرد بستر به ستون مهم است؟ (نسخه تقویت‌شده و تخصصی‌تر)
طبق استاندارد ۲۸۰۰ زلزله و همچنین ضوابط مبحث ششم مقررات ملی ساختمان، دیوارهای غیر باربر باید به‌گونه‌ای تقویت شوند که در برابر نیروهای جانبی، ارتعاشات و تغییر شکل‌های نسبی طبقات رفتاری پایدار و قابل‌پیش‌بینی داشته باشند.
میلگرد بستر یکی از ابزارهای اصلی این تقویت است؛ اما تا زمانی که اتصال استاندارد به ستون برقرار نشود، میلگرد بستر نمی‌تواند نقش سازه‌ای خود را ایفا کند.
در صورت اجرای میلگرد بستر بدون اتصال صحیح:
1) تیرهای بستر عملاً بی‌اثر می‌شوند
میلگرد بستر برای انتقال کشش طراحی شده است؛ اگر به ستون مهار نشود، نیرو داخل خود دیوار گردش کرده و هیچ انتقالی رخ نمی‌دهد.
در نتیجه دیوار در اولین رانش یا لرزش دچار جابجایی می‌شود.
2) نیروی افقی به سازه منتقل نمی‌شود
در زلزله، نیروی جانبی باید از دیوار به ستون برسد. اگر اتصال نباشد:
دیوار مانند یک صفحه شل رفتار می‌کند
میانقاب از اسکلت جدا می‌شود
نیرو در لایه‌های ملات تخلیه شده و باعث ترک می‌شود
3) احتمال جداشدگی یا ریزش دیوار افزایش می‌یابد
بسیاری از آسیب‌های سازه‌ای گزارش‌شده بعد از زلزله – به‌خصوص در دیوارهای بلوکی – ناشی از همین موضوع است:
میلگرد بوده، اما اتصال نبوده.
4) ترک‌های عمودی در لبه ستون ایجاد می‌شود
این ترک‌ها معمولاً از ۱ تا ۳ میلی‌متر شروع می‌شوند و به مرور:
رطوبت وارد می‌کنند
باعث خوردگی میلگردها می‌شوند
چسبندگی بین مصالح کاهش می‌یابد
نهایتاً دیوار با کوچک‌ترین تنش از ستون جدا می‌شود
5) کل سیستم تقویت دیوار ناقص می‌شود
حتی اگر بهترین نوع میلگرد بستر اجرا شده باشد، بدون اتصال:
ضوابط آیین‌نامه‌ای رعایت نشده
دیوار رفتار سازه‌ای ندارد
و از نظر مهندسی، اجرا مردود محسوب می‌شود
به همین دلیل است که متخصصان می‌گویند:
«میلگرد بستر بدون اتصال استاندارد به ستون = اجرای ناقص و غیراستاندارد.»
روش‌های استاندارد اتصال میلگرد بستر به ستون
سه روش معمول و کاملاً استاندارد برای اتصال به ستون وجود دارد:

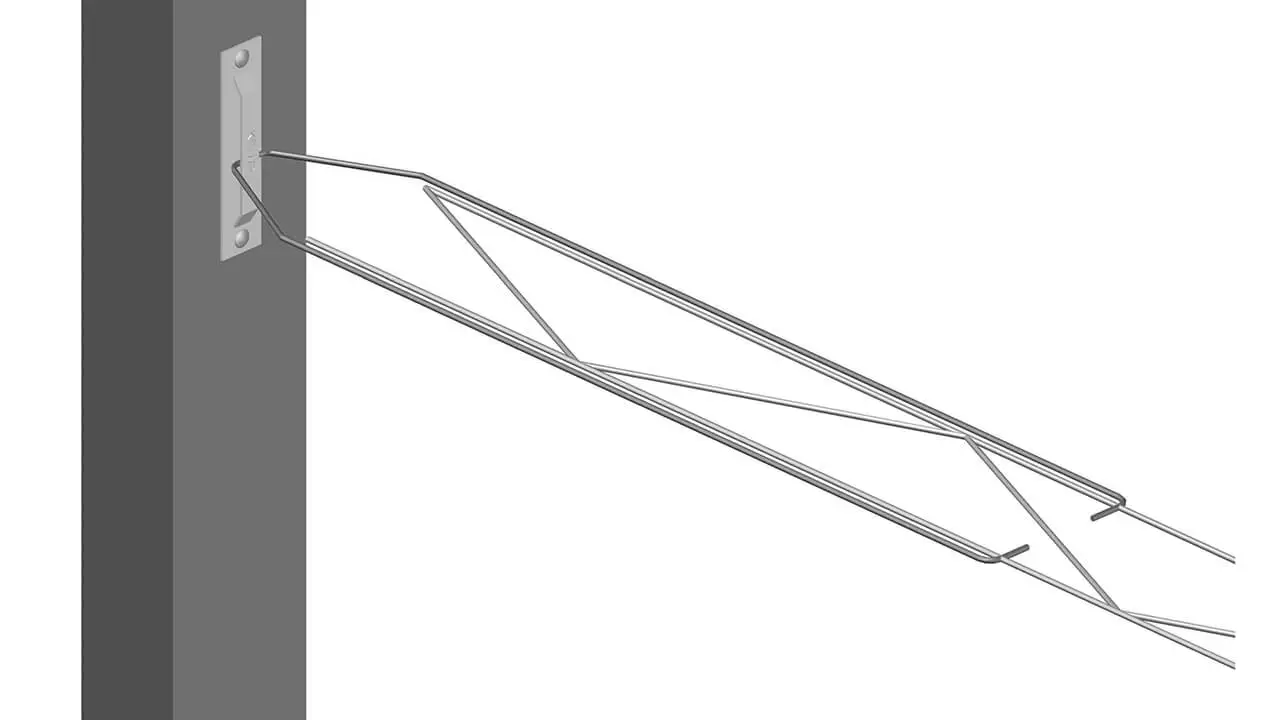

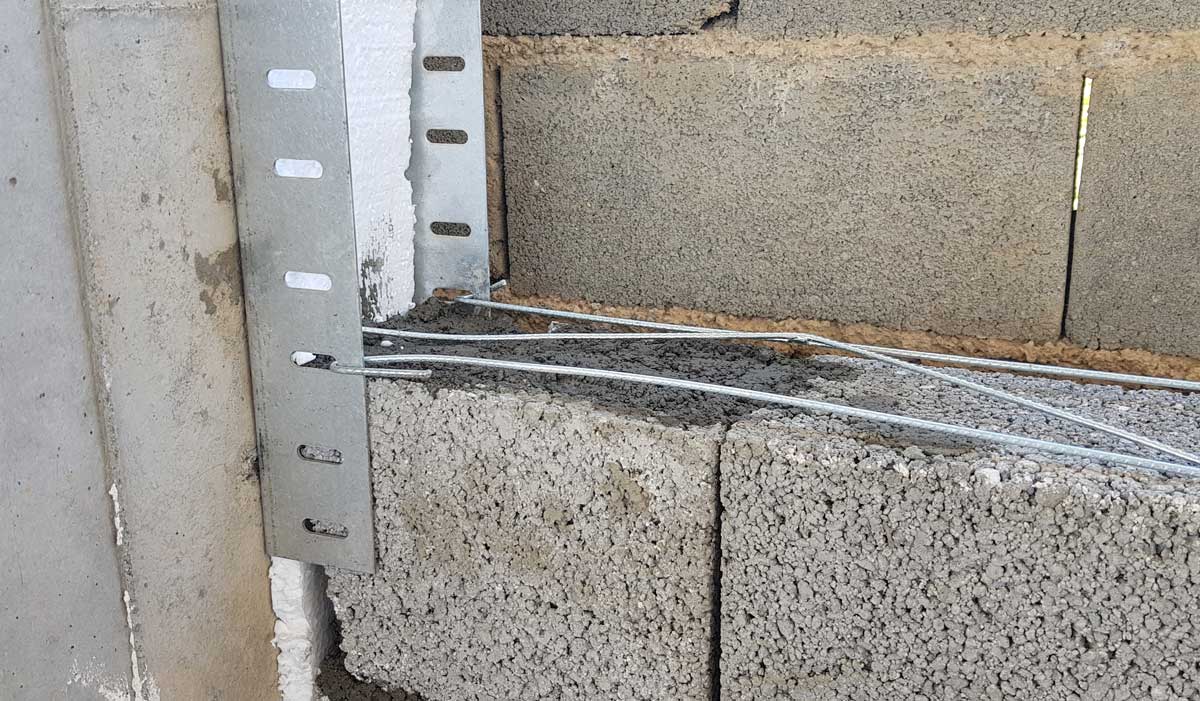

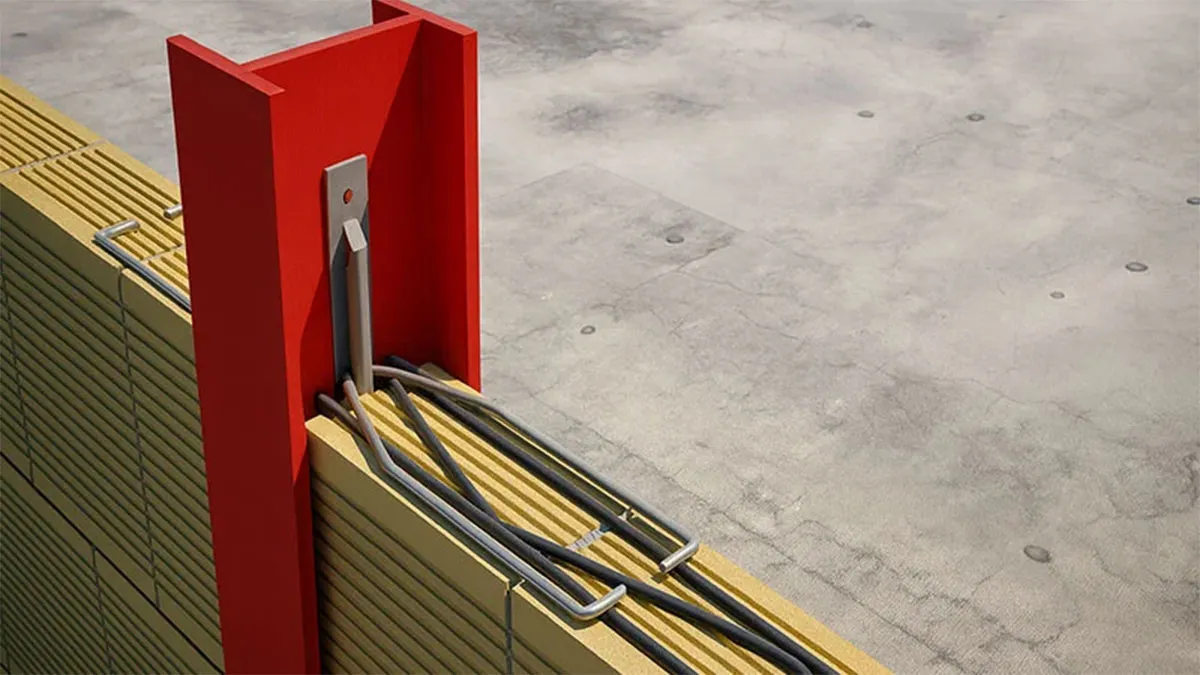

1. اتصال با قلاب L یا تسمه‌های گالوانیزه (روش رایج و ایمن)
در این روش از نبشی گالوانیزه، پلیت L شکل یا تسمه سوراخ‌دار استفاده می‌شود که یک طرف آن به ستون پیچ می‌شود و طرف دیگر در ملات همراه میلگرد بستر قرار می‌گیرد.
مزایا:
اجرای سریع و کم‌هزینه
مناسب برای ستون بتنی و فلزی
مقاومت بالا در برش و کشش
بهترین گزینه برای دیوارهای بلند و طویل
مشخصات فنی پیشنهادی:
ضخامت تسمه: 1.5 تا 2 میلی‌متر
عرض تسمه: 25 تا 35 میلی‌متر
پیچ: 6 یا 8 میلی‌متر
فاصله نصب: هر 40 تا 50 سانتی‌متر یک عدد
2. اتصال مستقیم میلگرد بستر به ستون با رول‌بولت
این روش بیشتر برای ستون بتن استفاده می‌شود.
در انتهای میلگردهای افقی شبکه، یک خم ۹۰ درجه ایجاد شده و با رول‌بولت به ستون مهار می‌شود.
مزایا:
مقاومت بسیار بالا
اتصال مستقیم فولاد به سازه
مناسب برای دیوارهای سنگین مثل بلوک سیمانی
نکته مهم:
این روش نیاز به ابزار و دقت بالا دارد و معمولاً توسط اکیپ‌های حرفه‌ای انجام می‌شود.
3. استفاده از ناودانی یا ریل مهاری کنار ستون
در پروژه‌های بزرگ (خصوصاً سازه‌های صنعتی) کنار ستون، یک ریل یا ناودانی نمره ۶–۸ نصب می‌کنند و میلگرد بستر داخل آن قرار می‌گیرد.
مزایا:
سرعت اجرای بالا
مناسب برای دیوارهای طولانی
عمر مفید بالا
جلوگیری کامل از جداشدگی
کاربرد:
انبارها، سوله‌ها، کارخانه‌ها و دیوارهای بیش از ۶ متر طول.
بهترین روش اتصال میلگرد بستر به ستون
اگر پروژه معمولی باشد (باغچه، مسکونی، ساختمان اداری) بهترین روش:
✔ استفاده از تسمه گالوانیزه و پیچ رول‌پلاک
اگر دیوار سنگین یا سازه صنعتی باشد:
✔ ریل مهاری یا رول‌بولت مستقیم
خطاهای رایج در اتصال میلگرد بستر به ستون
اجرای میلگرد بستر زمانی عملکرد واقعی دارد که به‌صورت اصولی به ستون مهار شود. با این حال، در بسیاری از پروژه‌ها خطاهایی رخ می‌دهد که باعث می‌شود کل سیستم تقویت دیوار عملاً بی‌اثر شود. شناخت این خطاها و پیشگیری از آن‌ها، اولین گام برای اجرای صحیح و استاندارد است.
۱. اتصال ندادن میلگرد بستر به ستون
یکی از شایع‌ترین و خطرناک‌ترین اشتباهات این است که میلگرد بستر فقط داخل ملات قرار داده می‌شود و هیچ‌گونه اتصال مکانیکی به ستون ندارد. در این حالت میلگرد بستر صرفاً داخل دیوار شناور بوده و نمی‌تواند نیروی جانبی و کششی را به سازه منتقل کند.
این خطا باعث موارد زیر می‌شود:
لغزش دیوار در زلزله
ایجاد ترک‌های عمودی
جداشدگی دیوار از ستون
کاهش شدید مقاومت سازه
توصیه می‌کنم که حتما مقاله جامع میلگرد بستر چیست را در سایت بخوانید.
۲. اتصال میلگرد بستر فقط در یک طرف دیوار
برخی مجریان تنها سمت راست یا چپ دیوار را به ستون متصل می‌کنند و سمت مقابل را رها می‌گذارند. این یک خطای جدی است، زیرا دیوار باید از هر دو طرف مهار شود تا در برابر نیروهای جانبی مقاومت داشته باشد.
اتصال یک‌طرفه باعث:
ایجاد گشتاور پیچشی روی دیوار
تمرکز تنش در یک لبه
افزایش احتمال کمانش دیوار
عدم عملکرد متقارن سیستم تقویتی
می‌شود.
۳. استفاده از تسمه‌ها یا اتصالات کم‌ضخامت
به‌کاربردن تسمه‌های گالوانیزه با ضخامت کمتر از حد استاندارد (مثل تسمه ۰.۸ میلی‌متر) باعث می‌شود در زمان اعمال نیروهای دینامیکی، تسمه دچار قیچی شدن شود.
در زلزله یا حتی ضربه‌های شدید، تسمه‌های نازک نمی‌توانند نیروی کششی میلگرد بستر را تحمل کنند و:
اتصال از محل پیچ پاره می‌شود
دیوار در محل ستون ریزش یا جدا می‌شود
میلگرد بستر عملاً بی‌اثر می‌شود
حداقل ضخامت توصیه‌شده برای تسمه اتصال بین ۱.۵ تا ۲ میلی‌متر است.
۴. ایجاد فاصله بیش از حد بین اتصالات (Spacing Error)
یکی دیگر از خطاهای رایج، رعایت نکردن فاصله استاندارد بین اتصالات است. اگر فاصله بین بست‌ها از ۴۰ تا ۵۰ سانتی‌متر بیشتر شود، اتصال دیگر نمی‌تواند نیرو را به صورت یکنواخت منتقل کند.
در فاصله‌های بیش از ۶۰ سانتی‌متر، اتصال عملاً کارایی خود را از دست می‌دهد و دیوار در بخش‌های میانی رها شده باقی می‌ماند. نتیجه این خطا:
افزایش خمش در رج‌های میانی
تمرکز نیرو در چند نقطه محدود
افزایش احتمال شکست موضعی
است.
۵. استفاده از اتصالات غیرگالوانیزه یا با مقاومت پایین در برابر خوردگی
بسیاری از سازندگان از تسمه‌ها، نبشی‌ها یا پیچ‌های معمولی و غیرگالوانیزه استفاده می‌کنند. این قطعات در معرض رطوبت ملات و شرایط محیطی به سرعت دچار زنگ‌زدگی شده و مقاومت مکانیکی خود را از دست می‌دهند.
خوردگی در نقاط اتصال، خطرناک‌تر از خوردگی در بدنه میلگرد است، زیرا:
اولین محل گسیختگی معمولاً همان نقطه اتصال است
زنگ‌زدگی باعث کاهش ظرفیت کششی و برشی می‌شود
اتصال در زمان نیاز (مثل زلزله) از کار می‌افتد
استفاده از پیچ و تسمه گالوانیزه گرم بهترین انتخاب برای طول عمر بالا و رفتار پایدار دیوار است.
چند نکته طلایی اجرای صحیح
میلگرد بستر باید کاملاً در وسط ملات قرار بگیرد.
هر ۴۰ سانتی‌متر یک اتصال به ستون توصیه می‌شود.
برای بلوک سبک، اتصال باید انعطاف‌پذیر باشد تا ترک ایجاد نشود.
در ساختمان‌های با اهمیت زیاد، حتماً از میلگرد بستر گالوانیزه گرم استفاده شود.
در دیوارهای بیش از ۳ متر، هم والپست عمودی و هم افقی لازم است.
توصیه می‌کنم حتما مقاله جامع والپست چیست را بخوانید.
چک‌لیست اتصال استاندارد میلگرد بستر به ستون
✔ اتصال در هر رج میلگرد بستر
✔ استفاده از تسمه گالوانیزه حداقل ۱.۵ میلی‌متر
✔ اجرا با پیچ ۶ یا رول‌بولت
✔ فاصله مرکز تا مرکز: ۴۰ تا ۵۰ سانتی‌متر
✔ قرارگیری میلگرد در مرکز ملات
✔ جلوگیری از تماس مستقیم میلگرد با ستون (برای جلوگیری از خوردگی)
✔ کنترل تراز دیوار قبل از بستن اتصال
✔ اجرای والپست در دیوارهای بلند
جمع‌بندی
اتصال میلگرد بستر به ستون یکی از حساس‌ترین مراحل اجرای دیوار است و اگر اصولی انجام شود، دیوار در برابر زلزله، ضربه و تغییر شکل کاملاً پایدار می‌ماند.
با انتخاب روش مناسب اتصال (تسمه، رول‌بولت یا ریل کناری) و رعایت فاصله‌گذاری، می‌توان عمر مفید دیوار را چند برابر کرد.
اتصال میلگرد بستر به ستون چرا مهم است؟
برای انتقال نیروهای جانبی دیوار به ستون و جلوگیری از لغزش، ترک و جداشدگی دیوار.
بهترین روش اتصال میلگرد بستر به ستون چیست؟
استفاده از تسمه یا نبشی گالوانیزه با پیچ یا رول‌بولت استاندارد.
میلگرد بستر بدون اتصال به ستون کار می‌کند؟
خیر، در این حالت میلگرد فقط در ملات شناور است و هیچ نقش سازه‌ای ندارد.
فاصله استاندارد بین اتصالات میلگرد بستر به ستون چقدر است؟
معمولاً بین ۴۰ تا ۵۰ سانتی‌متر توصیه می‌شود.
آیا می‌توان فقط یک سمت دیوار را به ستون متصل کرد؟
خیر، اتصال هر دو طرف دیوار به ستون ضروری است.
اتصال میلگرد بستر به ستون برای دیوارهای بلند چقدر مهم است؟
برای دیوارهای بالای ۳ متر و یا دیوارهای سنگین، اتصال استاندارد حیاتی است.
آیا اجرای اتصال استاندارد باعث کاهش ترک دیوار می‌شود؟
بله، اتصال درست باعث توزیع نیرو و جلوگیری از ترک‌های عمودی در لبه ستون می‌شود.
